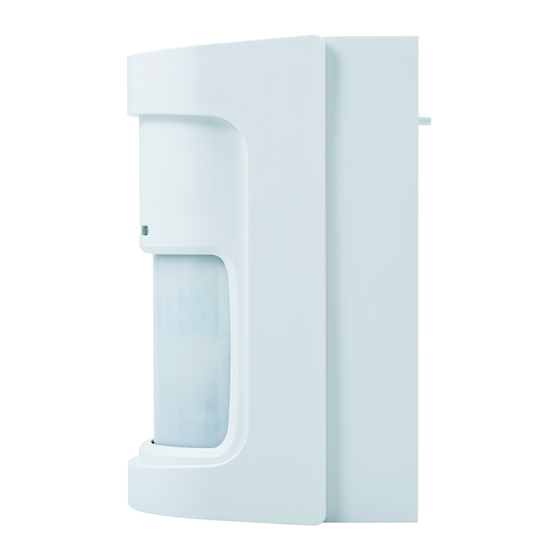

WXS-RAM
Rivelatore passivo d’infrarossi per esterno a doppio fascio con antimascheramento a basso assorbimento. Portata m 12, 180°
PRESTAZIONI
• Portata m 12 angolo 180°con fasci di rilevazione regolabili nella portata
• Logica SMDA per compensazione avanzata della temperatura e immunità ai disturbi ambientali
• Impostazione individuale allarme destra / sinistra
• Funzione antimascheramento digitale IR ad autoapprendimento
- Portata m 12 angolo 180°con fasci di rilevazione regolabili nella portata
- Logica SMDA per compensazione avanzata della temperatura e immunità ai disturbi ambientali
- Impostazione individuale allarme destra / sinistra
- Funzione antimascheramento digitale IR ad autoapprendimento
CARATTERISTICHE
Articolo
|
WXS-RAM
|
Modalità di rilevazione
|
Infrarossi passivi
|
Copertura rivelatore PIR
|
Fissaggio alto: m 9.0, ampiezza 180° - Fissaggio basso: m 12.0, ampiezza 180°
|
Zone di rilevazione
|
Fissaggio alto: orizzontale 14 fasci doppi, verticale 4 strati Fissaggio basso: orizzontale 14 fasci doppi, verticale 2 strati
|
Limite di distanza PIR
|
Fissaggio alto: m 9.0 (fisso) - Fissaggio basso: da m 2.5 a 12.0 (regolazione continua)
|
Velocità rilevabile
|
da 0.3 a 2.0 m/s
|
Sensibilità
|
2.0°C @ 0.6 m/s Selezionabile singolarmente per ciascun lato
|
Tensione di alimentazione
|
da 3 a 3,6Vc.c. batteria al litio
|
Assorbimento di corrente (escluso prova movimento)
|
19µA (stand-by)
4mA (max.) @ 3Vc.c.
|
Tempo di allarme
|
2.0 ± 1 secondi
|
Tempo di riscaldamento
|
circa 60 secondi o meno (LED lampeggia)
|
Uscita d’allarme (R=destra)
|
interruttore a stato solido 0.01A@10Vc.c. max (individuale: dx o generale), sono selezionabili N.A. o N.C.
|
Uscita d’allarme (L=sinistra)
|
interruttore a stato solido 0.01A@10Vc.c. max (individuale: sin o generale), sono selezionabili N.A. o N.C.
|
Uscita guasto
|
L’uscita guasto è sull’uscita “TR” |
Uscita manomissione
|
L’uscita manomissione è sull’uscita “TR”
|
Indicatore LED
|
rosso: 1. riscaldamento, 2. allarme, 3. rilevazione antimascheramento,
4. Impostazione “Fissaggio alto” (Quando il contatto antimanomissione è attivato, il LED lampeggia se è impostato su “Fissaggio alto”)
giallo: –
|
Temperatura di funzionamento
|
da –30°C a +60°C
|
Umidità ambientale
|
95% max.
|
Grado di protezione
|
IP55
|
Posizioni di fissaggio
|
a parete, a palo (in esterno / in interno)
|
Altezza di fissaggio
|
Fissaggio alto: m 2,0 - Fissaggio basso: da m 0,8 a m 1,20
|
| Dimensioni LxAxP mm |
92 x 201,5 x 124,3 |
Peso g
|
730
|
Accessori forniti
|
[1] Connettore per Alimentazione (POWER) e Allarme (ALARM) (Destro=R) [2] Connettore per Allarme (ALARM) (Sinistro=L) [3] Connettore per Guasto (TROUBLE) [4] Nastro velcro [5] Piastra mascheratura area x 5 [6] Vite di fissaggio (4 x 20mm) x 2 [7] Vite di bloccaggio x 1
|
