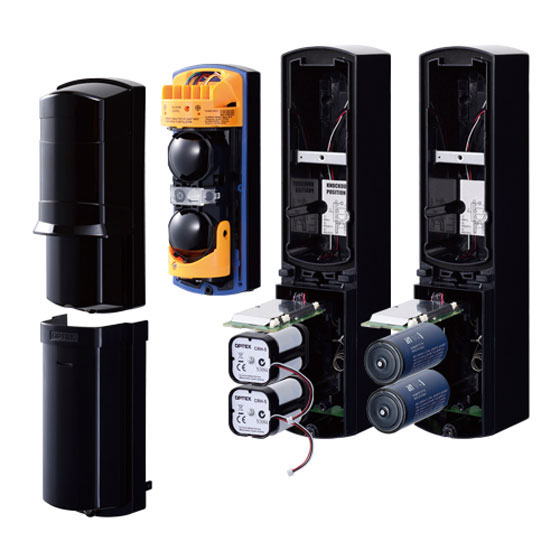

SL-100TNR
Barriera a raggi infrarossi a doppio fascio, portata m 30. Singolo canale, basso assorbimento. Fornita senza batteria
DESCRIZIONE
La serie SL-TNR può proteggere un perimetro fino a m60. Sia il trasmettitore che il ricevitore possono essere alimentati da una batteria al litio
LSH20 SAFT o da batterie al litio DL123A; il ricevitore può anche essere cablato.
PRESTAZIONI
- Doppio fascio codificato a doppia modulazione con elevata protezione a luce solare, lampade fluorescenti e a incandescenza.
- Tempo regolabile d’interruzione del fascio
- Protezione contro l’appannamento, la polvere e gli insetti
- Fissaggio a parete o a palo
- Lente asferica di alta qualità che consente di elaborare con maggiore precisione il fascio infrarosso
- Batterie accessibili senza dover smontare l’unità principale, eliminando la necessità di riallineare la barriera
- Utilizzando 2 batterie LSH20 SAFT nel trasmettitore e due nel ricevitore, la durata in esercizio delle batterie è di 5 anni
- Dispone di una comunicazione a infrarossi tra il trasmettitore e il ricevitore che segnala la condizione di batteria bassa del trasmettitore
- Uscita d’allarme con contatto di scambio (N.C./N.A.)
- Funzione di regolazione interruzione fascio
- Coperchio anti-brina dell’unità principale
- Grado di protezione IP65
Caratteristiche
Articolo
|
SL-100TNR
|
Alimentazione
|
da 3.6 a 3.9Vc.c., 2 pile al litio LSH20 SAFT in ogni trasmettitore e ricevitore
|
Assorbimento di corrente batteria al litio LSH20 SAFT (@25°C, da 3.6 a 3.9 Vc.c.):
Assorbimento di corrente batteria DL123A (3.0 Vc.c.):
|
Tx+Rx 500mA; trasmettitore 200mA; ricevitore 300mA
Tx+Rx 600mA; trasmettitore 200mA; ricevitore 400mA
|
Portata
|
m 30 in esterno
|
Distanza max. arrivo
|
m 265
|
|
Metodo di rilevazione
|
Rilevazione dell’interruzione del doppio fascio infrarosso
|
Tempo d'interruzione fascio
|
Selezionabile fra 50, 100, 250 e 500 ms (4 posizioni)
|
Durata batterie:
batterie LSH20 SAFT
batterie DL123A
|
trasmettitore 6 anni / ricevitore 5 anni
trasmettitore 1.5 anni / ricevitore 1 anno
|
Uscita:
uscita allarme
periodo allarme
uscita batteria bassa
antiapertura
|
interruttore di scambio a stato solido: 10mA @ 3.9Vc.c.
2 s (±1) nominali
Contatto a stato solido N.C.: 10mA @ 3.9Vc.c.
Contatto a stato solido N.C.: 10mA @ 3.9Vc.c., si attiva quando si rimuove coperchio della batteria
|
Indicatore LED:
indicatore allarme (ricevitore)
alimentazione/batteria bassa (trasmettitore e ricevitore)
|
ON: fascio IR non ricevuto / OFF: fascio IR ricevuto / Lampeggiante: fascio ricevuto insufficiente
ON: alimentazione presente / OFF: alimentazione assente / Lampeggiante: riduzione di tensione
|
Temperatura di funzionamento
|
da –20°C a +60°C
|
Umidità ambientale
|
95% max.
|
Grado di protezione
|
IP65
|
Angolo di allineamento
|
±90° orizzontale, ±5° verticale
|
Dimensioni (LxAxP) mm
|
69 x 295 x 117
|
Peso g
|
1.200 (peso complessivo trasmettitore + ricevitore, escluso accessori)
|
