ACX-210
Espansione di zone e uscite wireless in miniatura (alimentazione 4 - 24Vc.c., compatibile con sistema ABAX)
• conforme ai requisiti EN 50131 Grado 2
• comunicazione radio bidirezionale nella banda 868 MHz - 4 canali
• portata fino a 2000 m in campo libero
• supporto per un massimo di 48 dispositivi wireless
• supporto per tastiere wireless: INT-KWRL2 - fino a 4, VERSA-KWRL2 - fino a 6
• supporto per un massimo di 256 telecomandi wireless APT-200
• compatibile con le centrali serie INTEGRA e VERSA - connessione al bus di comunicazione
• funzionamento in modalità stand-alone o con qualsiasi centrale di allarme / controller di automazione
o 8 uscite programmabili
o 4 zone programmabili
• 4 uscite che indicano lo stato del controller e dei dispositivi wireless collegati
• antenne separate: selezione automatica dell'antenna che verrà utilizzata per ricevere la trasmissione, a seconda del livello del segnale ricevuto
• programmazione delle impostazioni del controller tramite:
o menù impostazioni della centrale di allarme o del programma DLOADX - quando si lavora con le centrali di allarme serie INTEGRA o VERSA
o programma ABAX 2 Soft - quando il controller funziona come modulo universale dei dispositivi wireless (in modalità stand-alone o con qualsiasi centrale di allarme / controller)
• firmware aggiornabile localmente
• configurazione e aggiornamento del fw dei dispositivi wireless registrati sul controller effettuata via radio
• protezione antimanomissione
• alimentazione: 12 V DC

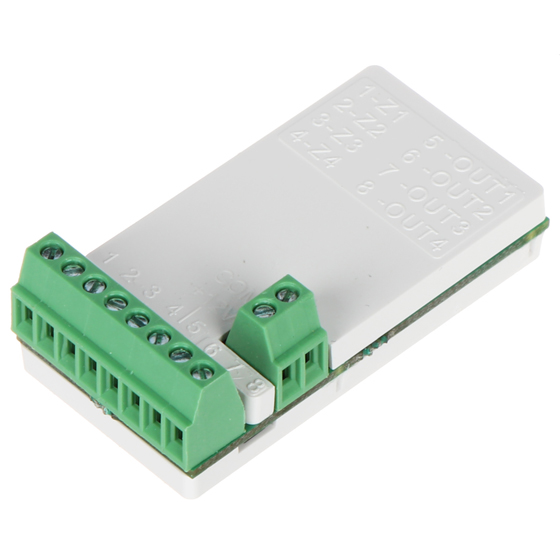

Il modulo ACX-210 consente di aggiungere dispositivi cablati, come ad esempio rilevatori e sirene, al sistema wireless ABAX 2 / ABAX. Dispone di 4 zone programmabili con supporto per rilevatori filari in configurazioni NO, NC, EOL, 2EOL / NO e 2EOL / NC, e di 4 uscite di tipo OC programmabili.
È un'espansione dalle dimensioni ridottissime, che richiede poco spazio per l'installazione.
Dispositivo con alimentazione variabile nell'intervallo 4-24 V DC.
Il firmware di ACX-210, e la sua configurazione, si possono eseguire da remoto. Nel sistema ABAX 2, la comunicazione radio bidirezionale viene crittografata utilizzando lo standard AES
PRESTAZIONI
- aggiunta di dispositivi cablati al sistema ABAX 2 o ABAX
- compatibile con:
- controller del sistema ABAX 2 (ACU-220 e ACU-280) e ripetitore di segnali radio ARU-200
- controller del sistema ABAX (ACU-120 e ACU-270), centrale di allarme INTEGRA 128-WRL e ripetitore di segnali radio ARU-100
- portata comunicazione radio in campo libero:
- ABAX 2: fino a 2000 m (con ACU-220) / fino a 1400 m (con ACU-280)
- ABAX: fino a 500 m
- 4 zone programmabili - supporto per rilevatori cablati in configurazioni NO, NC, EOL, 2EOL / NO e 2EOL / NC
- 4 uscite di tipo OC programmabili
- configurazione e aggiornamento del firmware da remoto
- dimensioni compatte
CARATTERISTICHE
|
Articolo
|
ACX-210
|
|
Ingressi
|
4 unità NO, NC, EOL, 2EOL/NO, 2EOL/NC
|
|
Uscite programmabili tipo OC
|
4
|
|
Frequenza operativa
|
868 MHz
|
|
Gamma di comunicazione radio (in area aperta)
|
≤ 2000 m - ABAX2 @ ACU-220,
≤ 1400 m - ABAX2 @ ACU-280,
≤ 500 m - ABAX
|
| Capacità di carico delle uscite programmabili di tipo OC |
50 mA / 12Vc.c.
|
| Alimentazione |
4 - 24Vc.c.
|
|
Assorbimento
|
max. 38 mA
|
|
Temperatura di funzionamento
|
da –10°C a +55°C
|
|
Dimensioni (L x A x P)
|
41 x 21 x 13 mm
|
|
Peso
|
8 g
|
