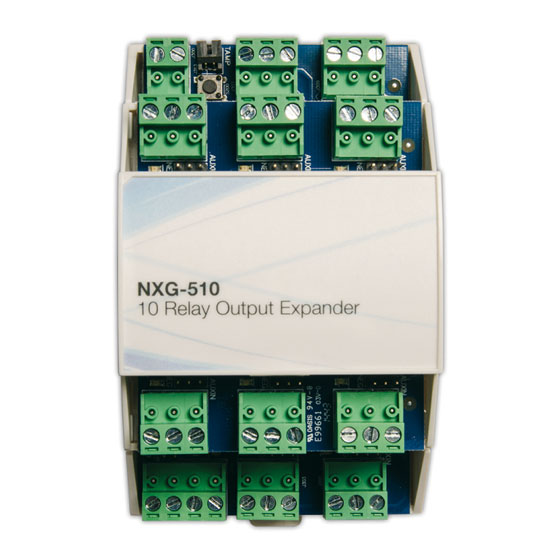

NXG-510

NXG-510
Modulo di espansione a 10 uscite relè
DESCRIZIONE
NXG-510 aggiunge 10 uscite a relè supplementari alla gamma di centrali XGen. Tramite un ponticello, ciascuna uscita a relè di scambio può essere configurata in 3 differenti modi: come contatto non alimentato, oppure per commutare la tensione fornita esternamente al terminale di uscita o per commutare il negativo al terminale di uscita. Questo permette di utilizzare il modulo in diverse applicazioni. Il LED di stato accanto ad ogni uscita mostra l'effettivo stato del relè. Il modulo si fissa sulla guida DIN e può essere inserito nell'armadio della centrale o può essere installato a distanza.  L’ingresso del bus XGen, così come ogni ingresso di zona, è collegato su una morsettiera rimovibile che permette un facile cablaggio e manutenzione. L’iscrizione del modulo e la programmazione delle zone viene fatto dalla centrale. Il firmware del modulo può essere aggiornato da remoto tramite DLX900 o localmente usando il dispositivo flash USB.
PRESTAZIONI

• Espansione di 10 uscite a relè
• Relè unipolare di scambio (SPDT) forma C
• 3 modi di funzionamento selezionabili per ciascuna uscita
• Indicatore LED di stato per ciascuna uscita
• Ingresso antimanomissione per contenitore separato
• Fissaggio su barra DIN
• Morsetti estraibili
• Aggiornamento firmware tramite strumento flash USBUP-EUR o DLX900 in rete

CARATTERISTICHE

Articolo	NXG-510
Tensione di alimentazione (tipica)	12Vc.c. tramite bus XGen
Assorbimento di corrente Minima (nessuna uscita attiva) Massima (tutte le uscite attive)	20mA 150mA
Ingresso antimanomissione	N.C. normalmente chiuso
Relè programmabili	10 relè unipolari di scambio (SPDT)
Portata indicata	0.5A@125Vc.a. oppure 1A@24Vc.c.
Portata minima	1mA@5Vc.c.
Portata massima	1A@15Vc.a. oppure 60Vc.c.
Temperatura di funzionamento	da 0° C a 49° C
Temperatura di magazzinaggio	da -34°C a 60°C
Massima umidità	85% umidità relativa non condensante
Dimensioni (L x A x P)	80 x 135 x 55 mm
Peso g	180
