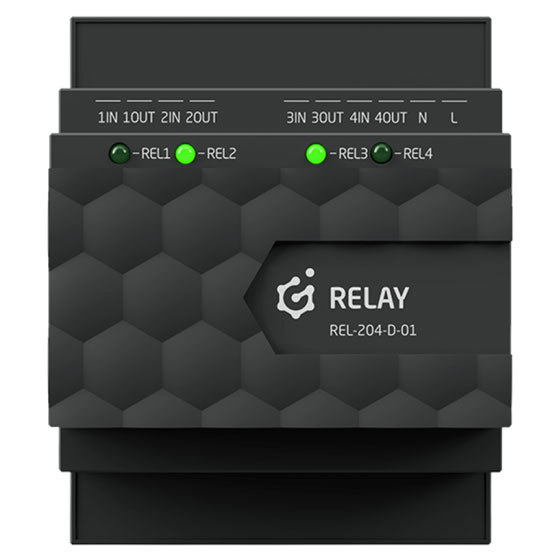

REL-204-D-01
Modulo di uscita 4 relè ad alta potenza, montaggio su guida DIN e TF-Bus
Il modulo di uscita 4 relè ad alta potenza consente la commutazione di 4 diversi dispositivi ad alta potenza (es. Luce, riscaldamento elettrico, prese elettriche). Il modulo è dotato del bridge di misurazione del consumo energetico per consentire la misurazione della potenza del dispositivo / ricevitore collegato.
PRESTAZIONI
- Uscite separate
- LED di stato
CARATTERISTICHE
Alimentazione
|
24Vc.c.
|
Potenza massima consumata
|
2.4 W
|
Corrente consumata massima (@24V)
|
100 mA
|
Tensione del carico
|
230 Vac o 24Vc.c.
|
Categoria d’impiego cotattore AC-1
|
16 A / 230Vc.a.
|
Categoria d’impiego cotattore AC-15
|
1.5 A / 230Vc.a.
|
Categoria d’impiego cotattore DC-1
|
16 A / 24Vc.c.
|
Categoria d’impiego cotattore DC-13
|
0.22 A / 24Vc.c.
|
Capacità minima di interruzione
|
1 W
|
Capacità massima di interruzione (AC-1)
|
3600 VA
|
Tipo relè
|
NO inrush
|
Sezione del cavo massima a 230Vac
|
2.5 mm²
|
Peso
|
165 g
|
Dimensione (DIN)
|
4
|
Dimensione LxAxP
|
90x71x58 mm
|
Range di temperatura
|
0 – 45 °C
|
